Calibrador de pie de rey, de caratula, electro digitales, de profundidad

Calibrador de pie de rey: El calibre, también denominado calibrador, cartabón de corredera, pie de rey, pie de metro, forcípula (para medir árboles) o Vernier, es un instrumento utilizado para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro). En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada, y, en su nonio, de 1/128 de pulgada.

Es un instrumento sumamente delicado y debe manipularse con habilidad, cuidado, delicadeza, con precaución de no rayarlo ni doblarlo (en especial, la colisa de profundidad). Deben evitarse especialmente las limaduras, que pueden alojarse entre sus piezas y provocar daños.


Fig 2.5. Calibrador Pie de Rey

Calibrador de caratula: Los calibradores de carátula se utilizan en muchos tipos de trabajos de servicio. Son particularmente útiles para determinar el descentramiento en ejes y rotores. El descentramiento es la variación de movimiento de lado a lado cuando se hace girar un componente.
Los calibradores de carátula normalmente tienen dos escalas separadas. La aguja puede moverse numerosas veces alrededor de la escala exterior. Una vuelta completa puede representar 0.1” o 1 mm. La pequeña escala interior indica el número de veces que la aguja exterior se ha movido alrededor de su escala. De esta manera el dial calibre puede leer movimientos de hasta 2 pulgadas o 1 centímetro.
Los calibradores de carátula pueden medir con una precisión de 0.001” o 0.01 mm. El tipo de calibrador de carátula que usted use está determinado por la cantidad de movimiento que usted piensa que tendrá el componente que usted está midiendo.
Los calibradores de carátula deben montarse de modo que no haya movimiento entre el calibre de dial y el componente que debe medirse. La mayoría de los juegos de calibradores de carátula contienen varios accesorios y brazos de soporte para montarlos al componente. Hay otros accesorios disponibles. Estos accesorios permiten que el calibrador de carátula sea configurado específicamente para la tarea de medición. Cuando monte un calibrador de carátula, mantenga los brazos de soporte lo más corto posible. Asegúrese que todos los accesorios estén ajustados para prevenir movimiento innecesario entre el calibrador y el componente. Asegúrese que la aguja del calibrador de carátula este a 90 grados con la cara del componente a medir. Siempre lea el dial de frente o en línea recta. Una lectura de costado puede darle considerable error de “Paralaje”. Error de paralaje es un error visual causado por mirar el marcador de la medición a un ángulo incorrecto. La cara exterior del calibrador de carátula puede moverse de modo que el cero este posicionado sobre la manecilla.


Fig 2.6. Calibrador de Caratula
 Calibradores electro digital: Se clasifican en dos tipos:
Con un codificador rotatorio para detectar el desplazamiento. Con detector de desplazamiento tipo capacitancia y cuenta con una sola columna de sección rectangular.
Error de graduación (un componente de error instrumental),
La habilidad del ojo para reconocer el alineamiento de dos graduaciones
La flexión del brazo principal, ya que el brazo de la escala principal puede flexionarse en dos direcciones, lo que afecta la exactitud de la medición.
Flexión a lo largo de la superficie referencia, que provoca un error de medición si la superficie de referencia de la escala principal (la superficie que sirve como referencia para guiar el cursor) se flexiona.
Flexión a lo largo de la superficie graduada. La escala principal también cause errores de medición.
Errores en la medición de diámetros interiores. Las mediciones hechas con calibradores tipo M que miden diámetros interiores con las puntas de medición correspondientes, involucran errores inherentes al diseño de las puntas. Estos errores son más significativos cuando se miden agujeros pequeños.


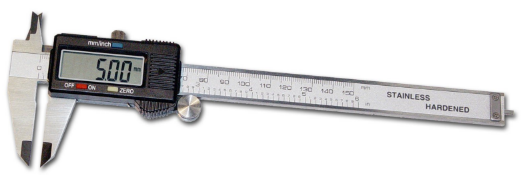

Fig 2.7. Calibrador Digital

Calibrador de profundidad: Este calibrador de profundidades y ángulos cuenta con una regla graduada en mm y pulgadas (6”). Tiene un tornillo ajustable para dar tensión al momento de estar tomando medidas, además cuenta con graduaciones en grados para medir distintos ángulos.


Aquí hay un video que explica el funcionamiento del pie de rey:


Aquí hay un link a un pie de rey online:

pie de rey online

-
